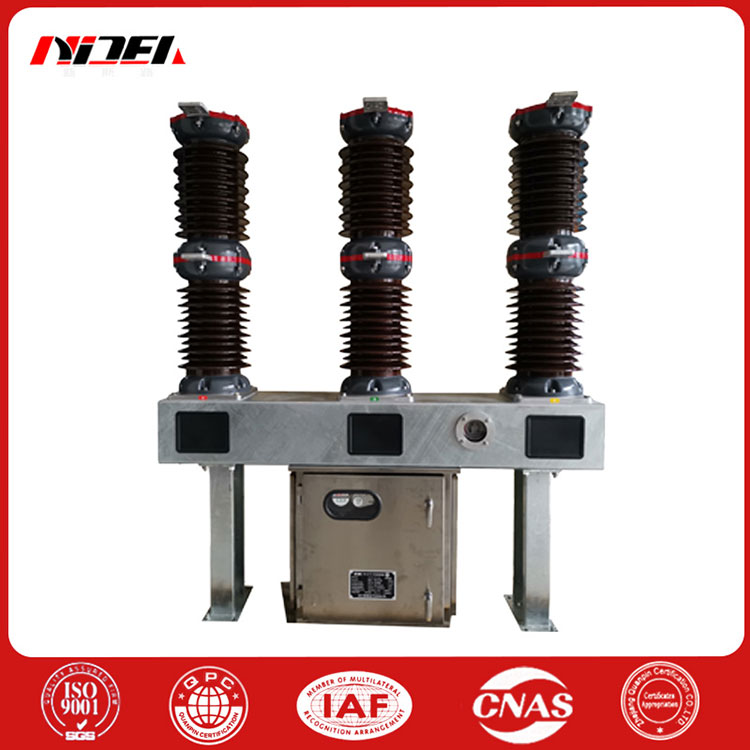

High-Volt AC SF6 Dead Tank -virtakatkaisija

Korkeajännitteinen AC SF6:n kuollut säiliökatkaisin integroi katkaisijan ja virtamuuntajan yhteen, ja eristyskammio on asennettu vaakasuoraan maadoitettuun alumiiniseoskuoreen. Se on varustettu CT26-jousikäyttömekanismilla. Se käyttää vähemmän osia, on rakenteeltaan yksinkertainen ja kompakti, se on kokonaisuutena tukeva ja kestävä, täyttää öljyttömän kytkimen vaatimukset, sillä on erinomaiset mekaaniset ominaisuudet ja korkea luotettavuus. Kaikki tärkeät osat käsitellään CNC- ja koneistuskeskuksen laitteilla, ja laakerit ovat kansainvälisesti tuotuja laakereita (kuten IKO, INA, SKF jne.), joiden mekaaninen käyttöikä on jopa 10 000 kertaa. Se soveltuu kolmivaiheiseen AC 50 Hz:n suurjännitekojeistoon ja sitä voidaan käyttää 72,5 (126) kV tehonsiirto- ja muunnosjärjestelmien ohjaamiseen ja suojaamiseen; sitä voidaan käyttää myös kosketinkatkaisijana ja kondensaattoriryhmien avaamiseen ja sulkemiseen.

Tuotteen rakenne

Korkeajännitteisessä SF6:n säiliökatkaisijassa on kolmivaiheinen posliinipilarin yksikatkaisurakenne, ja kolme vaihetta on varustettu jousikäyttömekanismilla, joka on keskitetty ja kolmivaihekäyttöinen, joten ulkonäkö on uusi ja hieno. Katkaisija käyttää SF6-kaasua eristys- ja valokaaren sammutusaineena. Käytön aikana katkaisijan kolminapainen SF6-kaasu on kytketty, ja paineen ja tiheyden etenemistä valvotaan osoitintyyppisellä tiheysreleellä. Koska itseenergiakaaren sammutusperiaate on otettu käyttöön ja katkaisijan liikejärjestelmä on optimoitu, mekaaninen hyötysuhde paranee tehokkaasti.

Tuotteen ominaisuudet

1. Erinomainen murtokyky ja pitkä sähköinen käyttöikä;

2. Asennuskehys ja tuki on valmistettu korkealaatuisista teräslevyistä, jotka on taivutettu kokonaisuutena. Pintakäsittely on kuumasinkitystä. Kaikki esillä olevat kiinnikkeet on valmistettu lujista materiaaleista ja niissä käytetään kuumasinkittyjä tai ruostumattomasta teräksestä valmistettuja vakioosia. Mekanismikotelon kuori on valmistettu ruostumattomasta teräksestä, joten tuotteella on erinomainen korroosionkestävyys;

3. Korkea mekaaninen luotettavuus ja sitä voidaan käyttää usein;

4. Rikkiheksafluoridikaasun luontaisen korkean eristyslujuuden ja katkaisijan optimaalisen kosketusliikkeen ansiosta katkaisija katkaisee kapasitiivisen virran ilman uudelleensytytystä;

5. Ulkoinen eristystaso on korkea, ulkoinen eristys on suunniteltu suurella ryömintäetäisyydellä, ryömintäsuhteen etäisyys on &31mm/kV ja saastumisenkestävyys on erinomainen. Se voi toimia myös turvallisesti ankarissa ympäristöissä;

6. Vahva virransiirtokyky: Lämpötilan nousutesti suoritetaan 1,2-kertaisella 3150A:n nimellisvirralla eli 3780A:lla, ja jokaisessa pisteessä on edelleen suuri marginaali lämpötilan nousulle;

7. Tuotteen ulkonäkö ja rakenne ovat kompakteja, ja paikan päällä tapahtuva asennus ja virheenkorjaus ovat käteviä, ja huoltotarve on pieni.

Tekniset parametrit

Mekaaniset säädöt korkeajännitteisille AC SF6 kuolleen säiliön katkaisijatuotteille on esitetty alla olevassa taulukossa.

Korkeajännitteisen vaihtovirtavirran SF6 säiliön katkaisija Tärkeimmät tekniset parametrit

Huomautus: Ulkoinen eristys on korjattu korkeuskorjauskertoimen K mukaan: 2000m merenpinnan yläpuolella, K = 1,13; 3000 m merenpinnan yläpuolella, K = 1,28
