Ulkoinen korkeajännite AC SF6 katkaisija

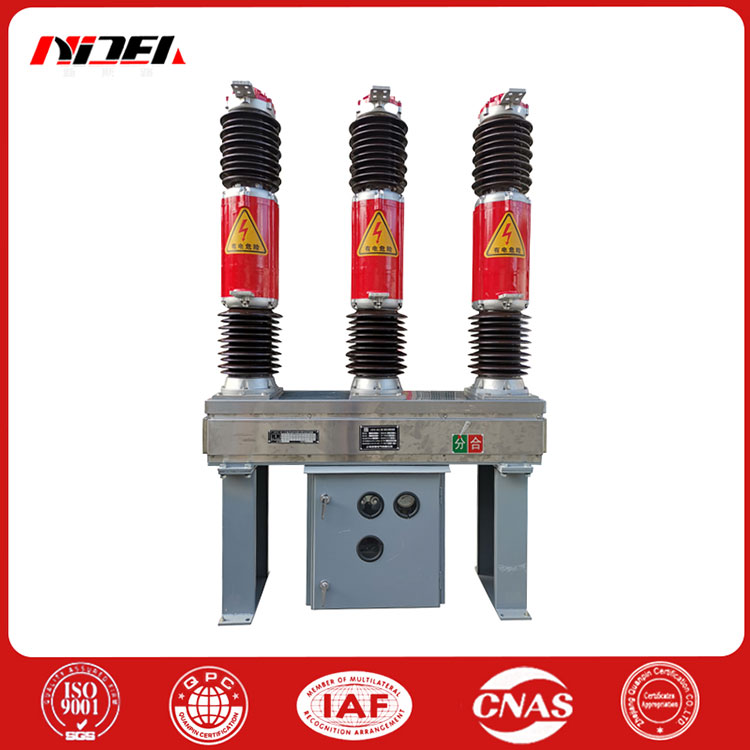

LWD-252/4000-50 ulkokäyttöinen korkeajännite AC SF6-katkaisija on ulkokäyttöinen tuote, joka soveltuu AC 50Hz, maksimijännite 252kV sähköverkkoihin korkeintaan 2000 metriä, ympäristön lämpötila vähintään -30°C , ja saastetaso on enintään IV. Sitä käytetään katkaisemaan nimellisvirta, vikavirta tai muunnoslinja tehojärjestelmän ohjaamiseksi ja suojaamiseksi. Sitä voidaan käyttää myös kytkentävirtakatkaisijana.

Tämä tuote käyttää SF6-kaasua valokaaren sammutus- ja eristysaineena, ottaa käyttöön edistyneimmän kansainvälisen omaenergiakaaren sammutustekniikan ja on varustettu uudella jousikäyttömekanismilla. Sen ominaisuudet ovat pitkä sähköinen käyttöikä, pieni käyttöteho, alhainen melu ja korkea luotettavuus. Siinä on yksinkertainen rakenne, pieni koko ja pitkä huoltojakso. Nykyisessä voimalaitteiden prosessissa, joka on yleensä öljytön ja suurikapasiteettinen, se voi korvata täysin samantyyppiset tuontituotteet.

Rakenteelliset ominaisuudet

Ulkona oleva korkeajännite AC SF6 -katkaisija käyttää kolmivaiheista posliinipylvästä yksikatkoista rakennetta, jokainen vaihe on varustettu jousikäyttömekanismilla ja kolme vaihetta on kytketty sähköisesti, joten ulkonäkö on uusi ja hieno. Katkaisija käyttää SF6-kaasua eristys- ja valokaaren sammutusaineena ja käyttää osoitintyyppistä tiheysrelettä sen paineen ja tiheyden etenemisen seuraamiseen. Itseenergiakaaren sammutusperiaatteen ansiosta, kun katkaisijan liikejärjestelmä on optimoitu, mekaaninen hyötysuhde paranee tehokkaasti ja käyttötyö minimoidaan.

Erinomainen katkaisukyky ja pitkä sähköinen käyttöikä.

Ulkona olevan korkeajännitteisen AC SF6 -katkaisijan jokainen napa on asennettu mekanismikoteloon, joka on asennettu keskelle jalkaan. Laatikossa on jousikäyttömekanismit ja sähköiset ohjausyksiköt. Mekanismin lähtötanko on kytketty kammen varteen. Mekanismikotelon kiinnikkeen pinta käyttää kuumasinkitysprosessia, kiinnittimet ovat kuumasinkittyjä ja mekanismikotelon kotelo on valmistettu ruostumattomasta teräksestä. Siksi tuotteella on erinomainen korroosionkestävyys. Korkea mekaaninen luotettavuus ja sitä voidaan käyttää usein.

Rikkiheksafluoridikaasun luontaisen korkean eristyslujuuden ja katkaisijan optimaalisen kosketusliikkeen ansiosta katkaisija katkaisee kapasitiivisen virran ilman uudelleensytytystä.

Ulkoinen eristystaso on korkea, ulkoinen eristys on suunniteltu suurelle ryömintäetäisyydelle ja saastumisenkestävyys on erinomainen.

Vahva virrankestävyys: lämpötilan nousutesti suoritetaan 1,2-kertaisella 4000 A:n nimellisvirralla, ja jokaisessa pisteessä on edelleen suuri marginaali lämpötilan nousulle.

Tuotteen ulkonäkö ja rakenne ovat kompakteja, asennus ja virheenkorjaus paikan päällä ovat käteviä ja ylläpitotyömäärä on pieni.

Ulkokäyttöinen korkeajännite AC SF6-katkaisijan tekniset parametrit

Ulkokäyttöinen korkeajännite AC SF6 -katkaisija Tärkeimmät tekniset parametrit

1. Paino M: 4500 kg (kaasulla); kaasun kokonaispaino: 24 kg.

2. Peruskuorma: staattinen 4500kg (kolme napaa); 1500 kg (tankoa kohti); dynaaminen vaakasuunta F: 2500kg; pystysuunta (ylöspäin) 3500kg; pystysuunta (alas) 6000kg

3. Betonipinnan tasaisuus on enintään 1,5 mm.

4. Asennusreikä päätteen liittämiseksi ensiölinjaan porataan paikan päällä käyttäjän tarpeiden mukaan. Päätteen materiaali on alumiiniseos 2A12-T4O
