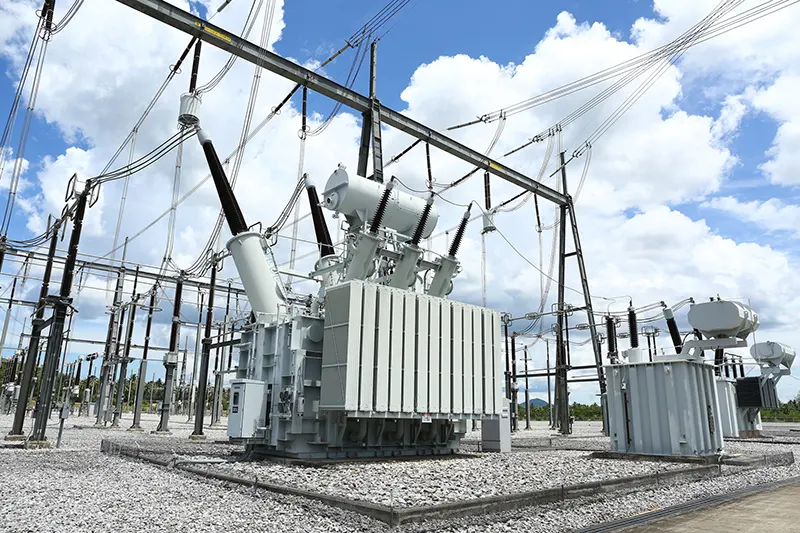

Korkeajännitemuuntajasarja

New Idea Electric Co., Ltd.:n lanseeraama korkeajännitemuuntajasarja toimii sähkömagneettisen induktion periaatteella. Ydinkomponentit sisältävät rautasydän sekä ensiö- ja toisiokäämit. Sen toimintamekanismi on samanlainen kuin muuntajan. Tämä tuotesarja vastaanottaa vaihtovirtaa ensiökäämin kautta ja herättää sitten magneettikentän kelan sisällä. Magneettikenttä indusoi jännitesignaalin toisiokäämiin korkean jännitteen muuntamiseksi matalajännitesignaaliksi. Nimellistoisiojännite asetetaan yleensä arvoon 100V tai 110V jne., mikä on kätevää turvallisuuden valvontaan.

Johdotusmenetelmien suhteen korkeajännitemuuntajasarja tarjoaa useita vaihtoehtoja. Yksisuuntainen johdotus soveltuu ei-suoraan maadoitettujen järjestelmien verkkojännitteen mittaukseen, jonka jännite on 35 kV ja alle, tai suhteellisen jännitteen mittaamiseen suoraan maadoitettujen järjestelmien yli 110 kV. V/v johdotuksessa käytetään kahta täysin eristettyä yksivaihelaitetta muodostamaan epätäydellinen kolmioliitäntä, joka sopii erityisen hyvin 10kV kolmivaiheisiin järjestelmiin. Lisäksi kolme yksivaiheista kolmikäämitistä jännitemuuntajaa voivat muodostaa yn, yn, d0 tai yn, y, d0 liitäntöjä, joita käytetään laajalti 3kV - 220kV järjestelmissä, kun otetaan huomioon vaihe-vaihe- ja vaihemittaus. -maa-jännitteet, ja ne on varustettu avoimella kolmioapukäämityksellä eristyksen valvontaa varten.

Korkeajännitemuuntajasarja ei voi vain muuntaa korkeajännitettä matalajännitteeksi suhteellisesti varmistaakseen mittauslaitteiden ja suojalaitteiden turvallisen ja tarkan toiminnan, vaan se voidaan myös yhdistää kytkentäkondensaattoreihin kantoaaltoviestintää varten sähköjärjestelmän rakenteen yksinkertaistamiseksi, rakennuskustannusten vähentämiseksi. sekä saavuttaa tehokas seuranta ja viestintä.
