48V DC syöttöpaneelin päätoiminnot

Virtalähteen jakelu: Jakelu48V DC tehotasavirtalähdejärjestelmästä (kuten tasasuuntaaja, akku jne.) useisiin laitteisiin tai haaroihin, jotka tarvitsevat tasavirtalähdettä varmistaakseen, että jokainen laite saa vakaan ja luotettavan tasavirtalähteen.

Suojalinja: Paneeli on yleensä varustettu suojalaitteilla, kuten tasavirtakatkaisijat ja sulakkeet. Kun haarassa on ylikuormitus, oikosulku tai muita vikoja, se voi automaattisesti katkaista viallisen haaran virransyötön suojellakseen laitteiden ja johtojen turvallisuutta ja estääkseen vian laajenemisen ja vaikuttamisen koko tasavirtasyöttöjärjestelmään.

Valvonta ja ohjaus: Joissakin 48 V DC -syöttöpaneeleissa on valvontatoimintoja, jotka voivat valvoa parametreja, kuten DC-väylän jännitettä ja haaravirtaa reaaliajassa, ja ladata nämä tiedot valvontajärjestelmään, jotta käyttö- ja huoltohenkilöstö voi ymmärtää laitteen toimintatilan. laitteet ajoissa ja voivat myös toteuttaa syöttökytkimen kauko-ohjauksen.

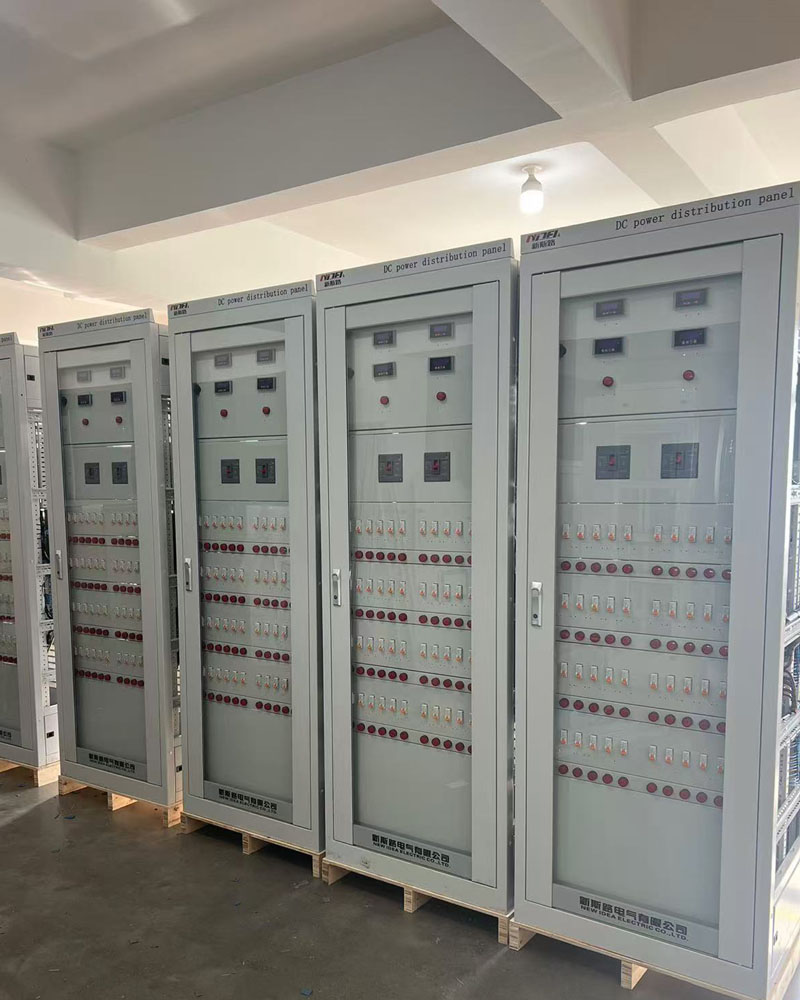

Syöttöpaneelin peruskoostumus

Näytön runko: Laitteen kuorena se on yleensä valmistettu metallimateriaalista, jolla on hyvä sähkömagneettinen suojaus ja mekaaninen lujuus. Sitä käytetään sisäisten sähkökomponenttien asentamiseen ja korjaamiseen sekä suojaa ja tukea.

DC-tulokytkin: Pääkytkimellä, joka yhdistää DC-väylän ja syöttöpaneelin, ohjataan koko syöttöpaneelin tehonsyöttöä. Kun syöttöpaneeli on tarkastettava tai huollettava, virta voidaan katkaista käyttämällä kytkintä.

DC volttimittari: Käytetään mittaamaan ja näyttämään DC-väylän jännitearvo, jotta käyttö- ja huoltohenkilöstö voi intuitiivisesti ymmärtää tasavirtalähdejärjestelmän jännitetilan.

Tasavirtalähteen eristyksen valvontalaite: Tasavirtajärjestelmän eristyksen tilan reaaliaikainen valvonta, kun eristyksen pieneneminen tai maadoitusvika tapahtuu, annetaan hälytyssignaali tasavirtajärjestelmän turvallisen toiminnan varmistamiseksi.

Modulaarinen syöttöyksikkö: Plug-in-moduulirakenne koostuu DC-syöttöjohdon katkaisijasta, vuotovirrasta CT, merkkivalosta ja tiedonkeruulevystä. Jokainen moduuli vastaa syöttöhaaraa, ja siinä on silmukan päälle-pois-ohjaus ja ylikuormitus- ja oikosulkusuojaus sekä syöttöyksikön tiedonkeruu- ja tiedonsiirtotoiminnot.
