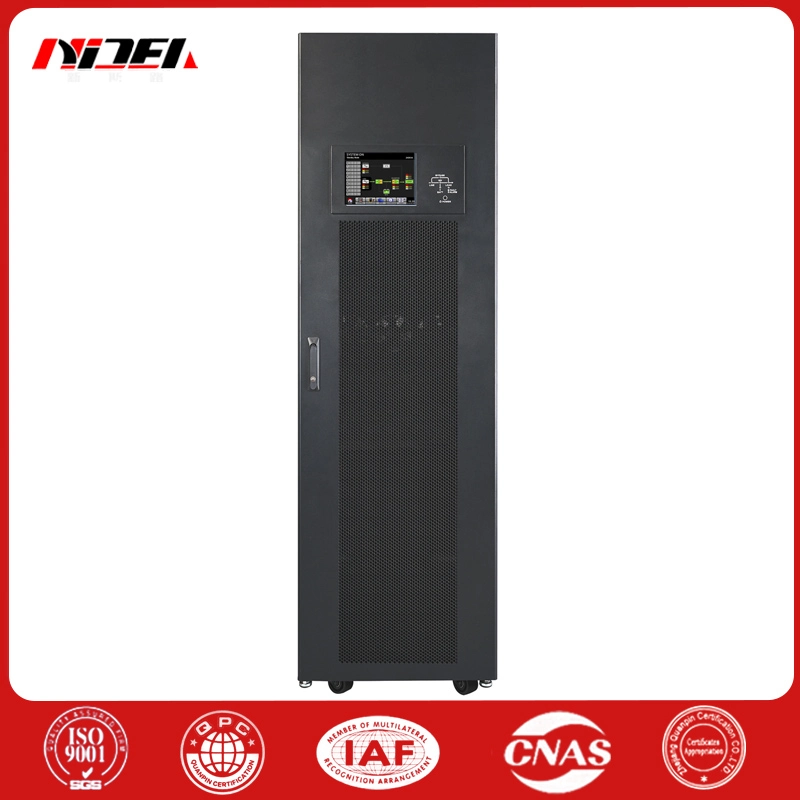

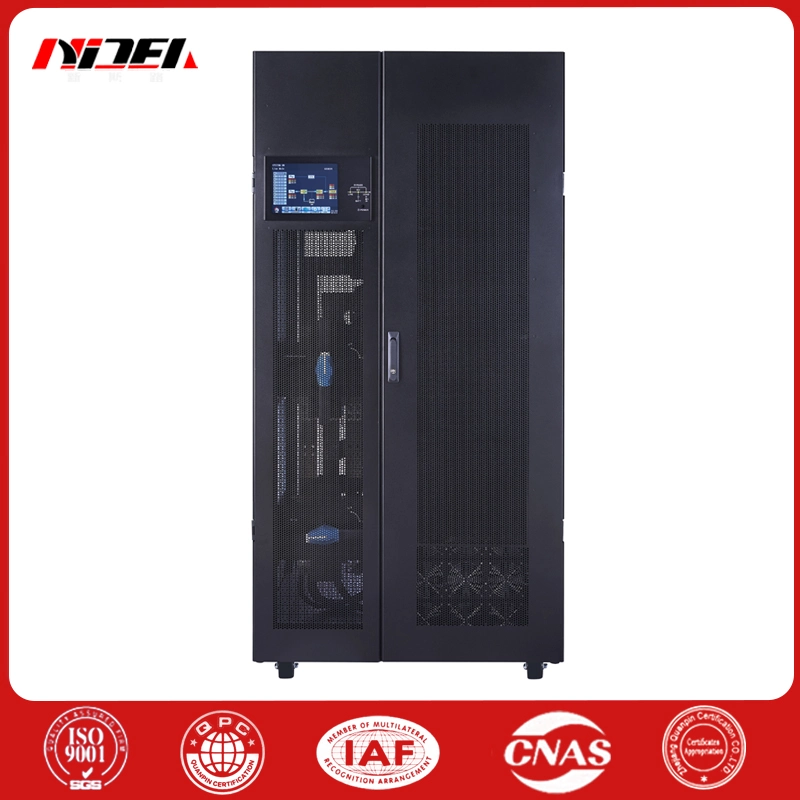

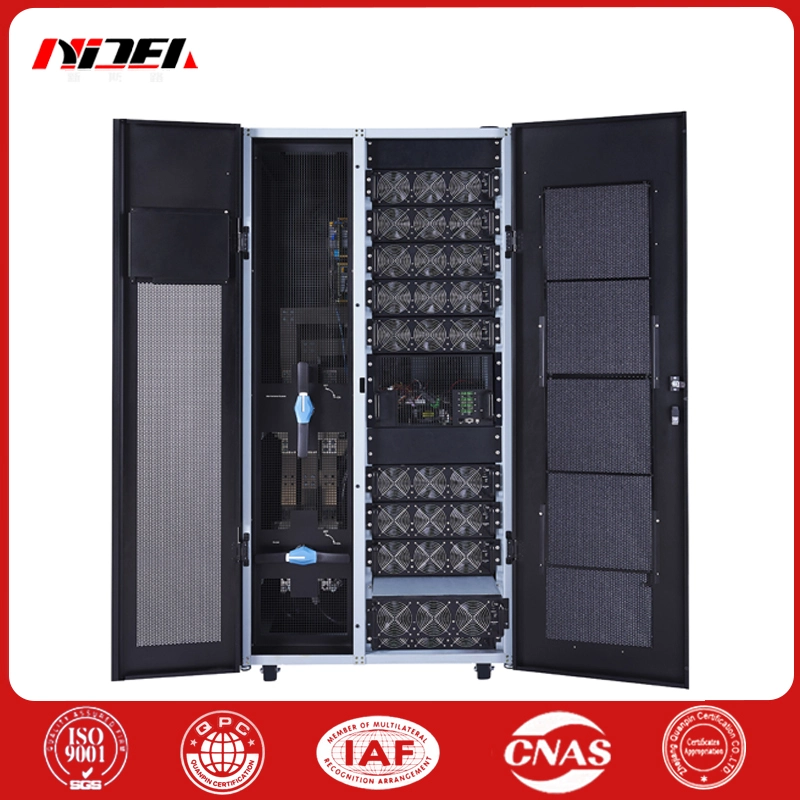

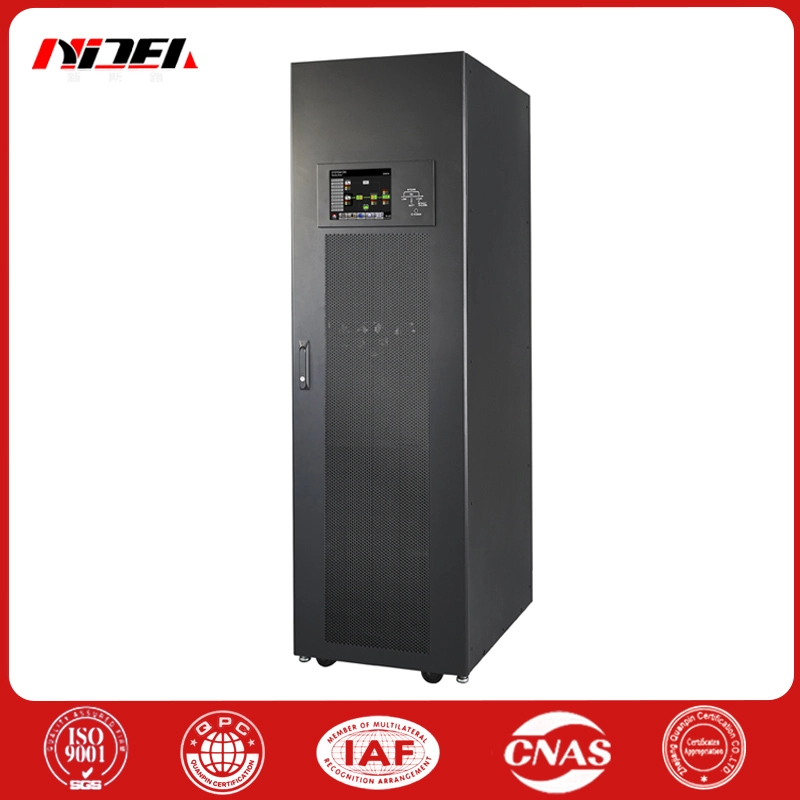

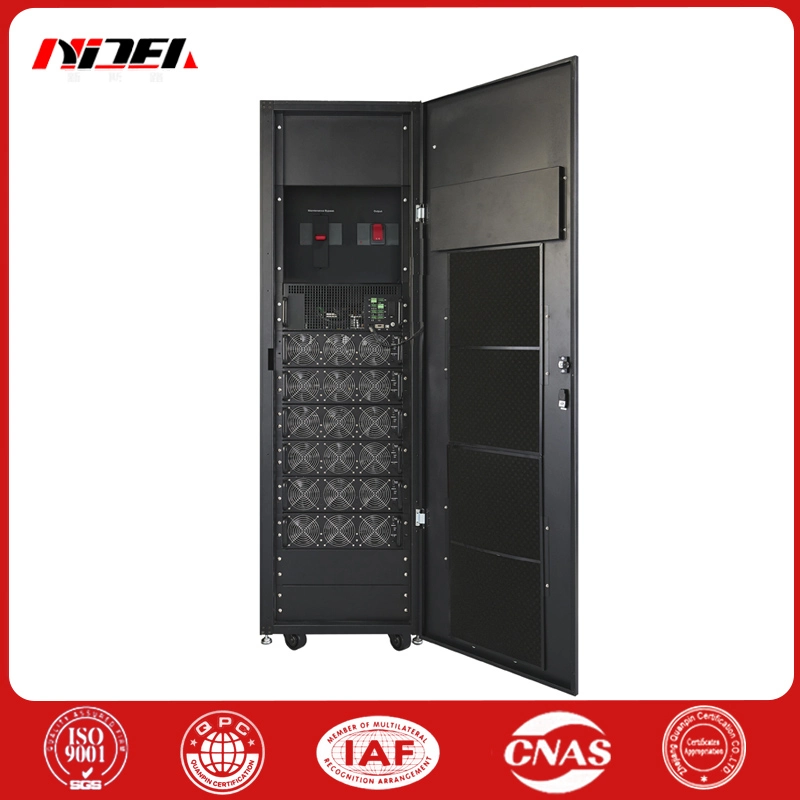

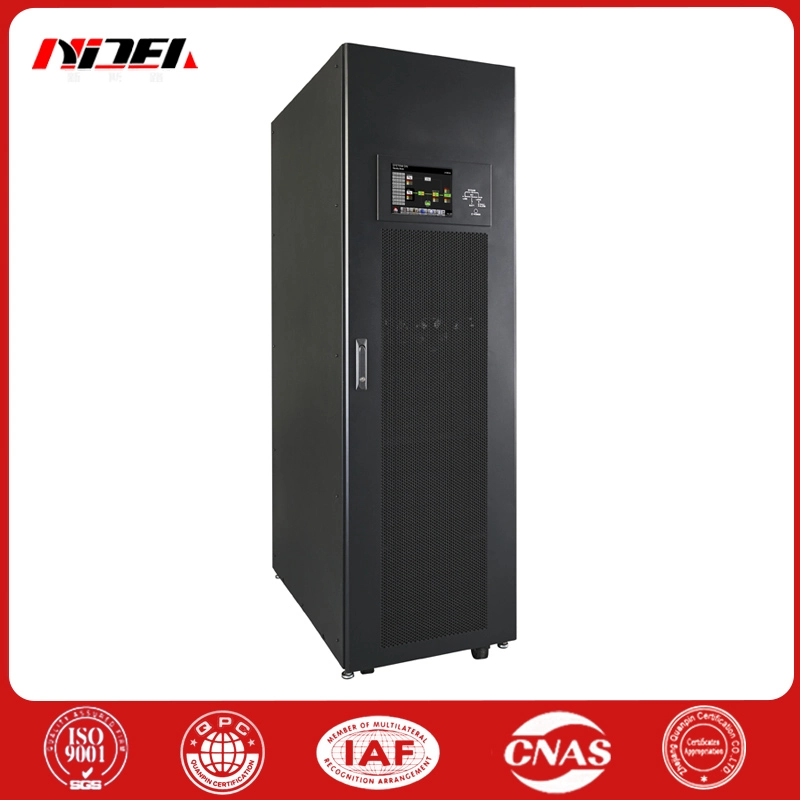

N+X Modulaarinen UPS

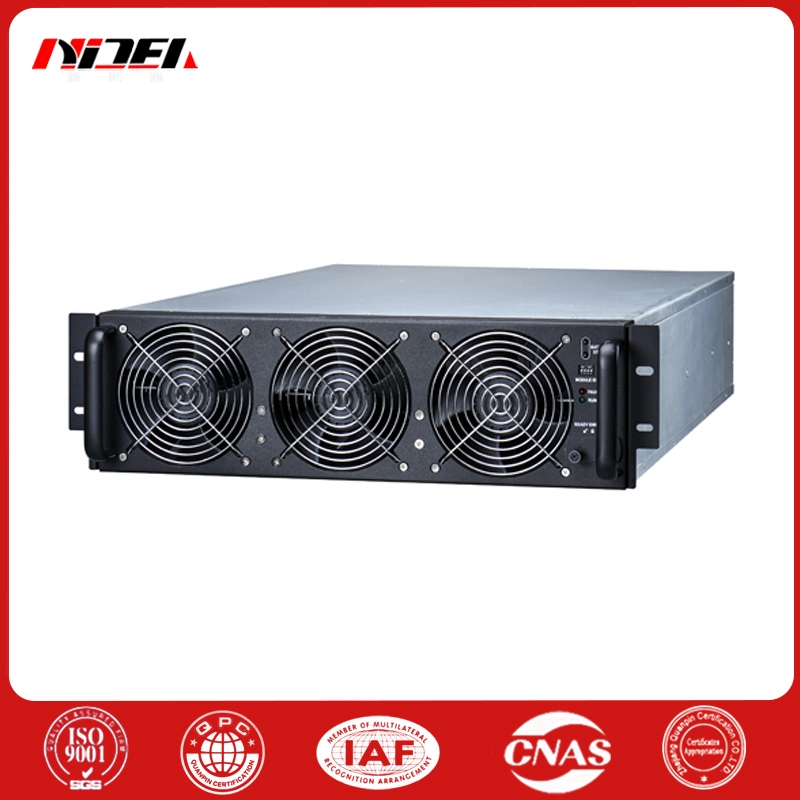

N+X modulaarinen UPS, tehomoduuli 20/30KVA/3U, yksi kaappi tukee jopa 10 tehoa moduulit rinnan 300KVA asti, yksittäiset kaapit voidaan kytkeä rinnan jopa 4, ja suurin teho on 1200 KVA. Jokaisella tehomoduulilla on itsenäinen DSP ohjausyksikkö. Kun virtamoduuli epäonnistuu, se katkeaa automaattisesti järjestelmästä ja järjestelmä voi jatkaa toimintaansa.

Modulaarinen UPS käyttää kaksinkertaista muuntamista verkossa rakenne, mukaan lukien tasasuuntaaja, invertteri, laturi, ohjauspiiri, tulo ja lähtö ja akkuliittimen katkaisija. Tulotehokertoimen kompensointi, jne. Kaikki moduulit voidaan vaihtaa verkossa korkeimman tason tarjoamiseksi saatavuus ja ylläpidettävyys.

Ohjausmoduulin vika ei vaikuta järjestelmän normaalia toimintaa. Ohjausmoduuli voidaan vaihtaa verkossa hot-swapilla, ja myös tehomoduulin rinnakkaisliitäntä on keskitetysti ohjataan ohjausmoduulilla. Se toimii yhtenäisen mukaan rinnakkaiset parametrit. Tehomoduulin vika voi poistua rinnakkaisverkosta automaattisesti järjestelmä vahingoittamatta koko rinnakkaisjärjestelmää.

Modulaarinen UPS-järjestelmä käyttää itsenäistä staattinen ohitusmoduuli eikä käytä useita staattisia ohitusrakenteita välttää ylikuormitusvaurioita, jotka johtuvat useiden ohitusten epätasaisesta virrasta siirtyminen ohitukseen. Moduulin lähtöjännitteen tarkkuus rinnakkain liitäntä on ±1 % ja rinnakkaiskiertovirta <1 %.

Staattinen ohitusmoduuli sisältää vain ohituksen staattinen kytkin, mutta ei pääpiirin staattinen kytkin ulostulo. Siksi staattista ohitusmoduulia vaihdettaessa se ei aiheuta järjestelmän virta katkaistaan ​​tai kytketään manuaaliseen ylläpitoon. verkossa hot-swap-vaihto voidaan suorittaa akkutilassa.

N+X:n ominaisuudet ja edut modulaarinen UPS:

N+X modulaarisella UPS:llä on korkea kokonaishyötysuhde ja korkein hyötysuhde yli 96 % ja järjestelmän tehokkuus on yli 95 %, kun kuormitus on suurempi 30 %;

Se tukee älykkään moduulin nukkumista toiminto, joka voi parantaa yleistä tehokkuutta kevyessä kuormituksessa;

Erittäin laaja tulojännite ja taajuus alue, laaja tulojännitealue: 138-485V;

Laaja tulotaajuusalue: 40-70HZ, sopeutuminen kovaan sähköverkkoympäristöön ja akun käyttöiän pidentäminen;

Paristojen lukumäärä on säädettävissä, tukee 30-40 akkua. Kun akussa on vika, poistamisen jälkeen akku epäonnistui, jäljellä olevat akut voivat jatkaa varavirtaa järjestelmä:

N+X modulaarinen UPS modulaarinen redundantti varaosien rakenne, ei yhtä vikakohtaa;

Kaikki tehomoduulit tukevat online hot swapia, helppo laajentaa ja ylläpitää, koko koneen virtalähde, tuuletin ja tärkeä viestintäsignaalit ottavat käyttöön redundantin suunnittelun, korkeamman luotettavuuden;

Lähtö PF voi saavuttaa 1, 11 % enemmän kuormaa kuin perinteinen UPS;

Hajautettu ohjaus + keskitetty ajoitus, tehomoduulin DSP vastaa ohjauksesta, energiasta ohjausyksikkö ECM on vastuussa ajoituksesta, toiminnallisesta irrottamisesta ja vähentämisestä logiikka monimutkaisuus;

Keskitetty ohitussuunnittelu, ohitusmoduuli sisäänrakennettu itsenäinen DSP-ohjaus, kytkettävä huolto

Vaihto, vahva iskunkestävyys, välttää impedanssin epätasapainoa useiden pienitehoisten staattisten ohitusten välillä epätasainen virta.

N+X modulaarisen UPS:n sovellusalue:

Sovelletaan IDC:hen (Internet Data Center), modulaarinen tietojenkäsittelykeskus, ISP (Internet Service Provider), tietoliikenne jne.

Ota meihin yhteyttä saadaksesi lisätietoja tiedot, toimitamme sinulle yksityiskohtaisempia teknisiä asiakirjoja ja tyydyttävät lainaukset.
