DC -näytön yleiset ongelmat

DC -paneeli on tärkeä laite stabiilin tasavirtavirran aikaansaamiseksi sähköjärjestelmässä. Sitä käytetään laajasti sähköasemissa, voimalaitoksissa, teollisuusyrityksissä ja muissa paikoissa ohjaus-, suoja- ja signaalipiireihin. Seuraavia esitetään usein DC -paneelista ja yksityiskohtaisista vastauksista: FAQ): yksityiskohtaiset vastaukset:

I. Peruskonseptit

1. Mikä on tasavirtapaneeli?

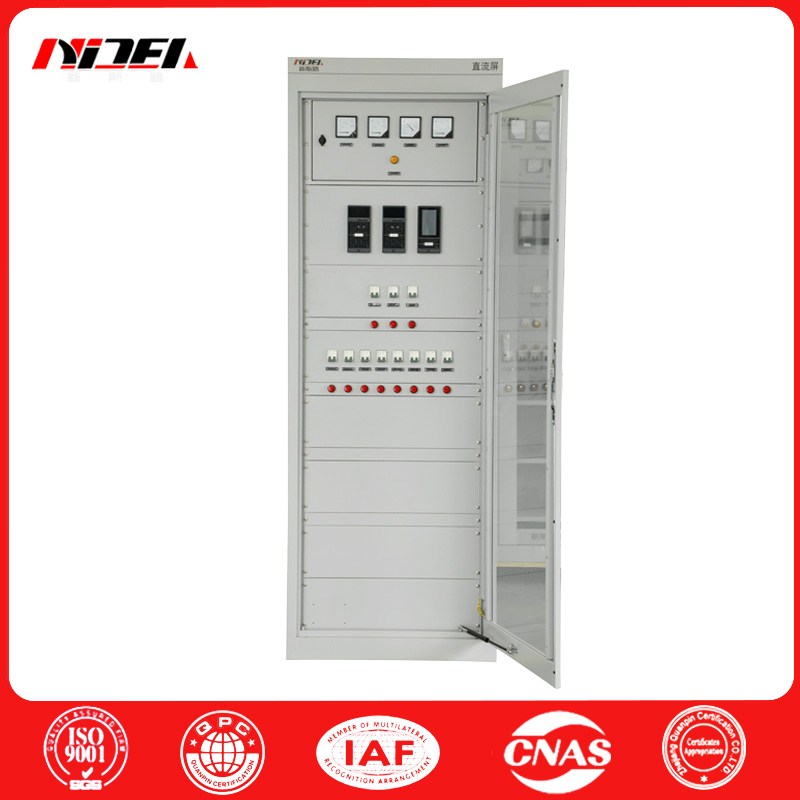

DC -paneeli on täydellinen laitejoukko, joka muuntaa vaihtovirran vakaan tasavirtaan ja voi toteuttaa latauksen, purkamisen, seuranta- ja suojaustoiminnot. Se koostuu pääasiassa tasasuuntaajamoduuleista, akkuista, valvontajärjestelmistä, syöttölaitteiden kytkimistä jne., Ja tarjoaa luotettavan tasavirtavirran korkeajännitekytkimien, releiden suojauslaitteiden, automaatiolaitteiden jne. Käyttömekanismille jne.

2. Mikä on tasavirtapaneelin ydinfunktio?

 Provide keskeyttämätön virtalähde: Kun vaihtovirtalähde keskeytetään, akku purkautuu välittömästi DC -kuorman normaalin toiminnan varmistamiseksi (kuten katkaisijan käyttö, suojalaite) ja välttämään sähköjärjestelmän onnettomuuksien laajennusta.

 Vahva jännitelähtö: vaihtovirta suoritetaanDC -voimaTasasuuntaajamoduulin kautta ja lähtöjännite stabiloidaan vastaamaan eri kuormitusten jännitevaatimuksia (yleensä 110 V tai 220 V).

 Valvoja ja suojaus: akun tilan reaaliaikainen valvonta, lähtöjännite ja virta, vaihtovirtatulo ja muut parametrit, hälytys- tai kytkentätapa automaattisesti, kun poikkeavuuksia tapahtuu (kuten akun virran siirtyminen AC-virran menettäessä).

II. Rakenne ja komponentit

1. Mitkä ovat tasavirtapaneelin pääkomponentit?

Rectafer -moduuli: muuntaa vaihtovirta DC -virtaan. Se on DC -paneelin ydintehonmuuntamiskomponentti. Se yleensä hyväksyy modulaarisen suunnittelun ja tukee N+1 redundanttia varmuuskopiota.

Battery Pack: Energian tallennuslaite, joka tarjoaa virtaa, kun vaihtovirta on pois päältä. Yleinen tyyppi on venttiilin kontrolloima suljettu lyijyakku (VRLA).

 Yksikkö: DC -paneelin eri parametrien (kuten jännite, virta, akun tila), hälytys- ja etäviestinnän (kuten RS485, Ethernet) eri parametrien seuranta.

Feeder -yksikkö: Sisältää tasavirtakatkaisimet, sulakkeet jne.

 Latausmoduuli: Tarjoaa akun latausvirran ja säätää automaattisesti lataustilan (kuten vakiovirta, vakiojännite) akun tilan mukaan.

2. Mikä on akun rooli tasavirtapaneelissa?

Akku on DC -paneelin "varmuuskopiointivirtalähde". Kun vaihtovirtatulo on normaali, tasasuuntaajamoduuli toimittaa virtaa ja lataa akun samanaikaisesti; Kun vaihtovirta keskeytetään, akku purkautuu välittömästi varmistaakseen jatkuvan virtalähteen kuorman. Sen kapasiteetti on laskettava kuormitustehon ja varmuuskopiointiajan perusteella (kuten "10 tunnin nopeuskapasiteetti" tarkoittaa akun kapasiteettia, joka on purettu tietyllä virralla 10 tunnin ajan).

III. Käyttö- ja huolto

1. Mihin parametreihin tulisi kiinnittää huomiota päivittäisessä tarkastuksessaDC -paneeli?

 AC -syöttö: Onko jännitteen normaali (kuten 380 V ± 10%), onko mitään vaihehäviötä, ylijännitteistä/alajännitettä.

 DC-lähtö: Onko jännitteen vakaa (kuten 110 V: n järjestelmä, jota yleensä ylläpidetään nopeudella 115-121 V, 220 V järjestelmä, jota ylläpidetään 230-242V: ssä), ja se on virta kohtuullisella alueella.

 Pukeustila: Yksikennon jännite (12 V: n akun normaali jännite on yleensä 12,5-13,0 V), lämpötila (vältä yli 35 ℃), onko pullistumista vai vuotoja.

Moduulin tila: Suoritusmoduuli toimii normaalisti (indikaattorin tila), onko ylikuormitus vai vikahälytys.

LaMarm -tiedot: Näyttääkö valvontayksikkö epänormaalia hälytystä (kuten vaihtovirtavirhe, akun alijännite, moduulin vika).

2. Mitkä ovat akun huoltopisteet?

 Lataus- ja purkautumisen varmennus: On suositeltavaa suorittaa se kerran vuodessa, syvä purkaus 50% -80%: iin nimelliskapasiteetista ja lataa sen sitten aktivoidakseen akun aktiivisuuden ja levyn sulfidaation välttämiseksi.

 Pidä puhdas: Puhdista säännöllisesti akun pölyn pöly ja tarkista, ovatko liitäntäliittimet löysät vai syöpään (voit käyttää vaseliinia ruosteen estämiseksi).

 Ympäristöohjaus: Akun huoneen lämpötilaa on ohjattava 20-25 ℃: ssä, välttää korkea lämpötila (korkea lämpötila lyhentää käyttöikää) tai matala lämpötila (matala lämpötila vähentää kapasiteettia).

 Korjaussykli: Venttiilin säätelemän akun käyttöikä on yleensä 5-8 vuotta. Jos jänniteero yksittäisten solujen välillä on liian suuri (yli 0,2 V) tai kapasiteetti hajoaa alle 80%: iin nimellisarvosta, se on vaihdettava ajoissa.
