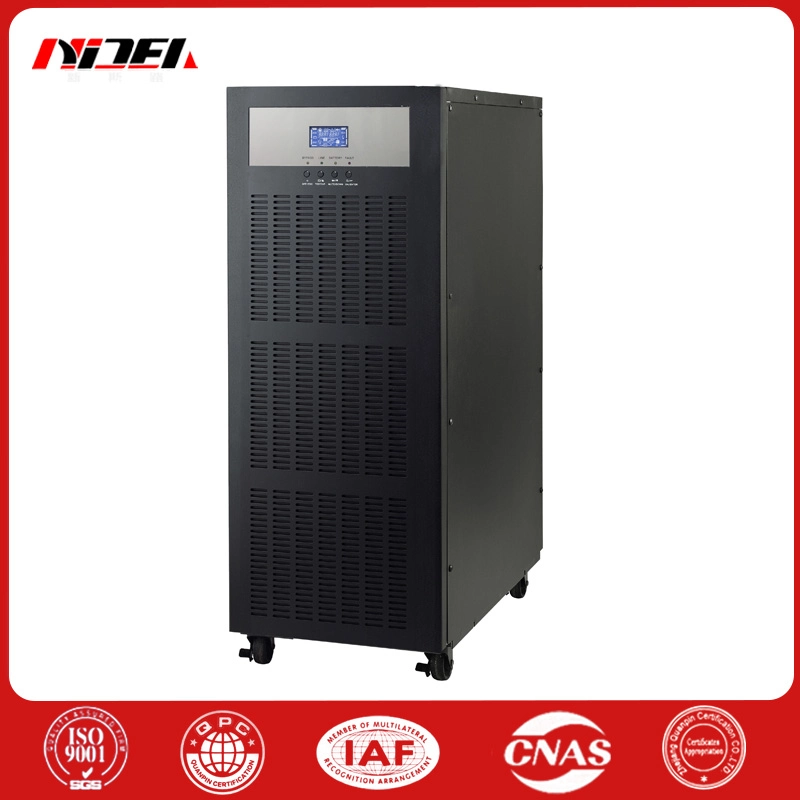

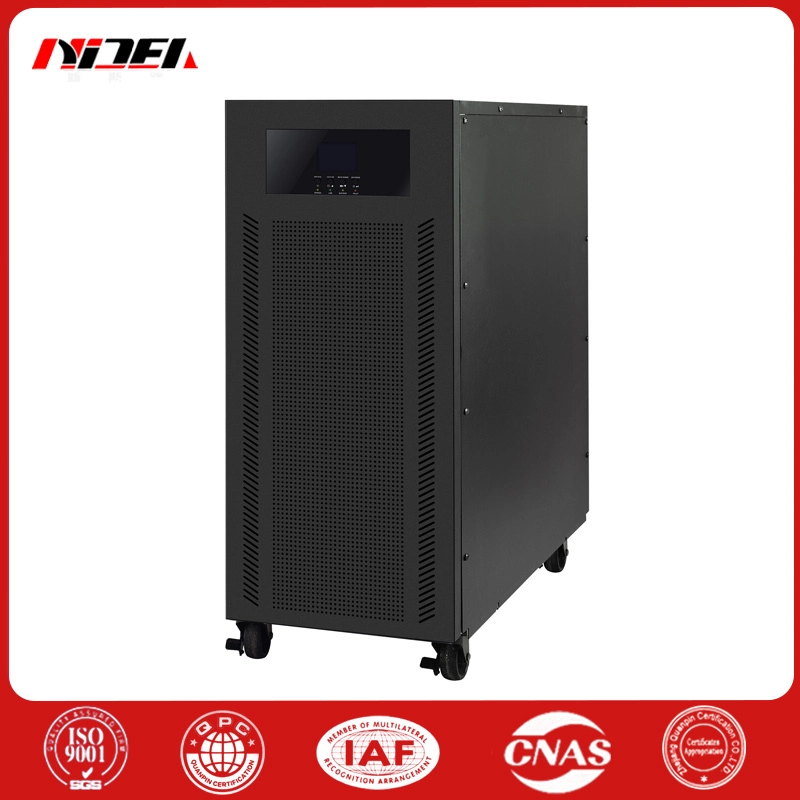

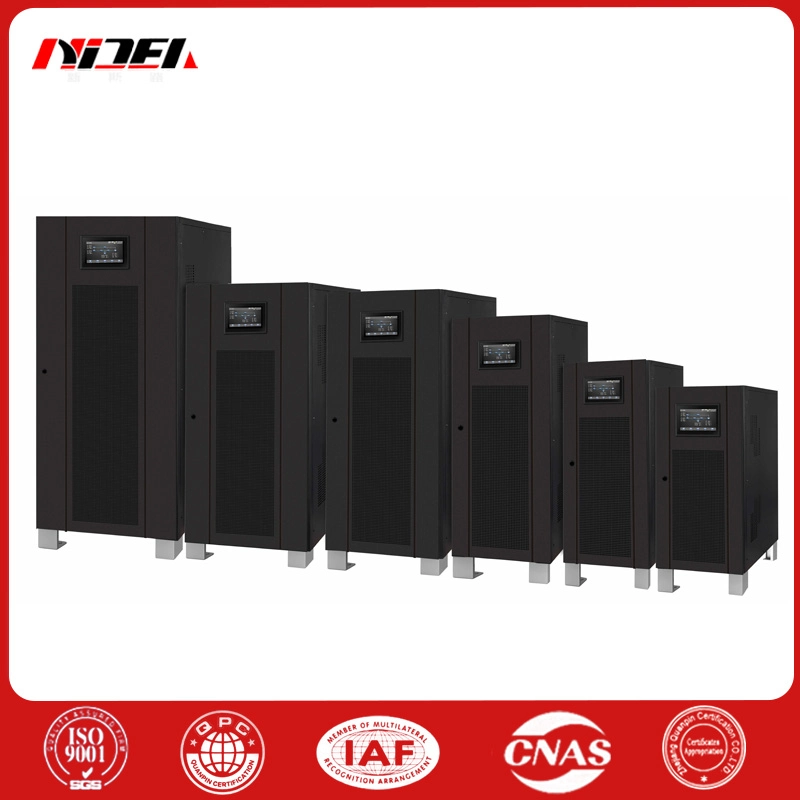

Online Power Frequency Machine UPS Single In Single Out

Online-tehotaajuuskone UPS yksittäin Tuotekatsaus

1. Single Input Single Output (SISO) UPS (Uninterruptible power supply) on varavirtalähde.

2. Online: Online UPS:ssä kuorma on saa virtansa aina invertteristä. Invertteri muuttaa jatkuvasti suoraan virtaa (tasasuunnatusta vaihtovirtasyötöstä tai akusta) vaihtovirtalähteen kuormaan. Tämä tarjoaa korkeatasoisen suojan sähkökatkoksia vastaan ​​ja virranlaadun ongelmia, koska kytkentäaikaa ei ole, kun verkkovirta on katkaistu.

3. Tehotaajuuskone: Tämä viittaa käytetyn invertterin tyyppi. Tehon taajuusmuuttajat toimivat yleensä verkkotaajuus (50Hz tai 60Hz). Ne ovat tyypillisesti muuntajapohjaisia joka tarjoaa hyvän eristyksen ja vakauden.

4. Single input single output: Tämä tarkoittaa että UPS:ssä on yksivaiheinen tulo (saa virtaa yksivaiheisesta vaihtovirrasta virtalähde) ja yksivaiheinen lähtö (joka antaa virran yhteen vaiheeseen). ladata). Tämän tyyppinen UPS soveltuu pienille ja keskikokoisille kuormille, kuten henkilökohtaisia ​​tietokoneita, pieniä palvelimia ja joitakin toimistolaitteita.

Online-tehotaajuuskone UPS yksittäiset komponentit ja toimintaperiaatteet

1. Tasasuuntaaja: muuntaa tuloverkon vaihtovirran tasavirraksi. Tämä tasavirta käytetään akun lataamiseen ja virran syöttämiseen invertterille.

2. Akku: Varaa sähköenergiaa. Kun verkkovirta katkeaa, akku antaa invertterille tasavirran, jota se tarvitsee jatkaakseen virran syöttämistä ladata.

3. Invertteri: Muuntaa tasavirran (tasasuuntaajalta tai akusta) tasavirraksi vaihtovirta vakaalla jännitteellä ja taajuudella. Tuotos invertteri on kytketty kuormaan.

4. Siirtokytkin: joissakin Online-tehotaajuuskoneissa UPS yksittäin ulos suunnittelu (vaikka online-UPS ei ole niin kriittinen virranmuunnoksen kannalta), käytetään vaihtamaan verkkovirtalähteen ja invertterin lähdön välillä. Vuonna an online-UPS:n kautta siirtokytkin on yleensä asennossa, joka mahdollistaa aina sen invertterilähtö kuorman virransyöttöä varten.

Ohjaus piiri: Tarkkaile syöttövirran laatua, akun tilaa ja kuormitusta. Se hallitsee tasasuuntaajien, invertterien ja siirtokytkimien toiminta varmistaa vakaan ja keskeytymätön virransyöttö kuormalle.

Online-tehotaajuuskone UPS yksittäinen etu

1. Virran laatu: Tarjoaa erittäin vakaan lähtöjännite ja taajuus suojaamaan herkkiä laitteita virralta vaihtelut, ylijännitteet, jännitehäviöt ja muut virranlaatuongelmat.

2. Ei kytkentäaikaa: Koska kuorma on aina invertteristä, ei viivettä tai kytkentäaikaa ole, kun verkkovirta on katkaistu, mikä varmistaa saumattoman virransyötön kuormalle.

3. Eristys: Muuntajapohjainen rakenne tehotaajuuskoneen voi tarjota hyvän sähköisen eristyksen välillä tulo ja lähtö, suojaavat kuormaa sähköisiltä meluilta ja häiriö verkkovirran puolella.

Online-tehotaajuuskone UPS yksittäinen puute

1. Tehokkuus: Yleensä käytöstä johtuen muuntajien ja invertterin jatkuvan toiminnan tehokkuutta tehotaajuus UPS on pienempi kuin korkeataajuinen UPS.

2. Koko ja paino: Muuntajapohjainen mallit tekevät UPS:stä suuremman ja raskaamman kuin korkeataajuiset mallit.

3. Kustannukset: Useampien komponenttien käytön vuoksi kuten muuntajia, tehotaajuus UPS:n hinta on yleensä korkeampi.

Online-tehotaajuuskone UPS yksittäisessä sovelluksessa skenaario

1. Toimisto ympäristö: soveltuu toimistotietokoneiden, tulostimien ja virransyöttöön muut pienet ja keskisuuret toimistotarvikkeet.

2. Pienet ja keskikokoiset palvelimet: voidaan käyttää varavirtalähteenä pienille ja keskikokoisille palvelimille pienissä yrityksissä tai sivuliikkeissä.
